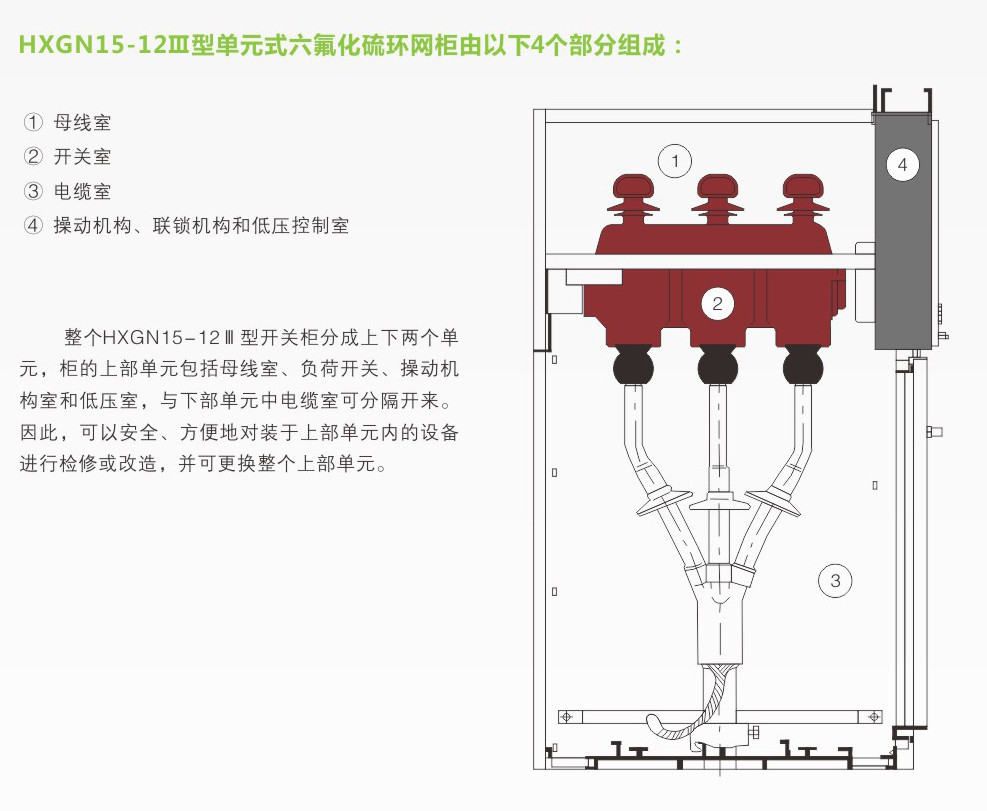

1.母线室

母线室布置在柜的上部。在母线室中主母线连接在一起，贯穿整排开关柜。

2.开关室

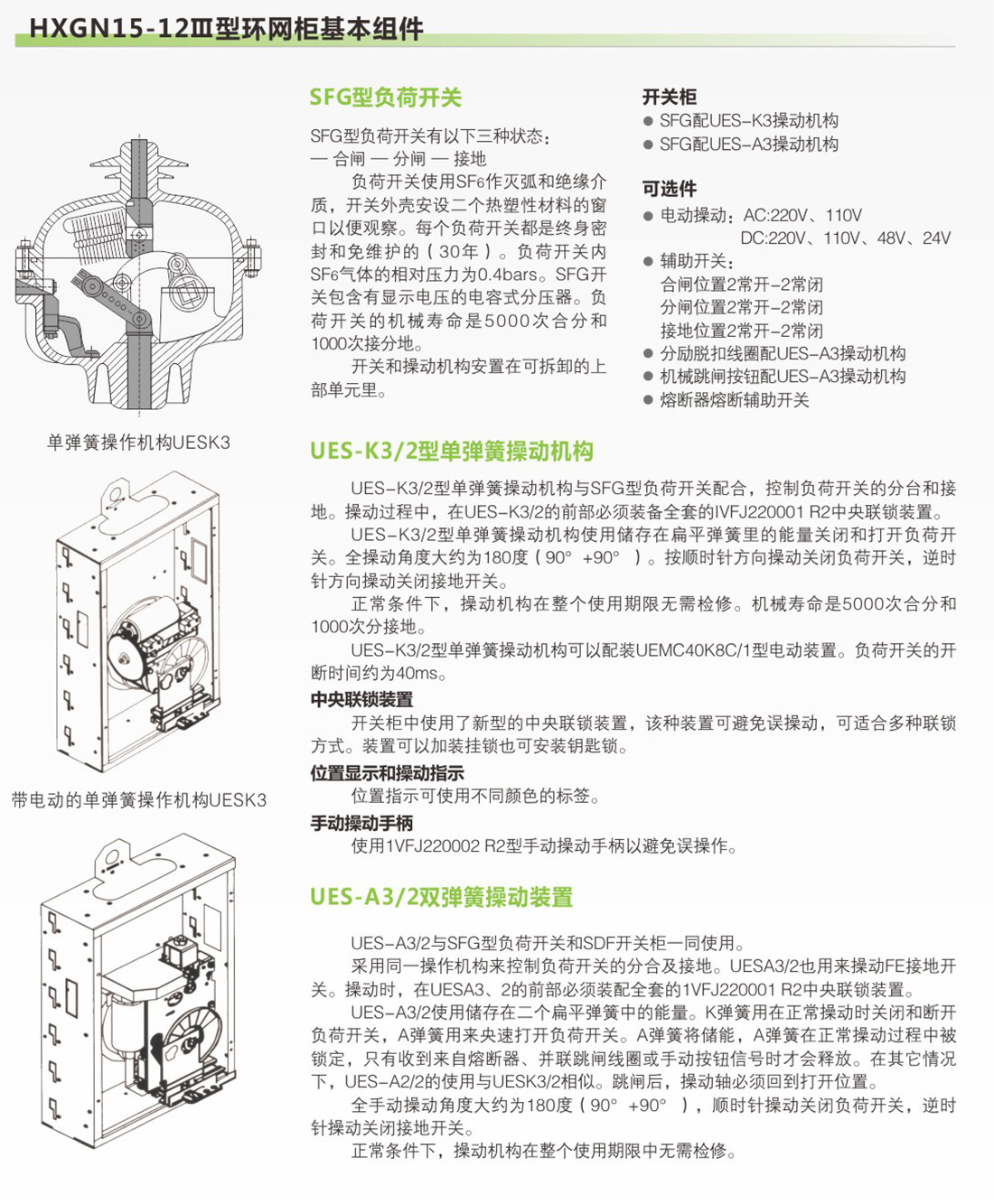

开关室内装一个ABB产SFG-12型六氟化硫开关，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫(SF6)气体为绝缘介质。开关室内可根据客户要求设SF6气体压力表或带报警触点的气体压力表。

3.电缆室

负荷开关有充裕空间的电缆室，主要用于电缆连接，单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置。电缆室底板配密封盖和电缆夹。电缆室底板和门可拆下，方便电缆安装。

4.操动机构、联锁机构和低压控制室

带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置。低压室空间供装设控制回路、计量仪表和保护继电器，750mm宽柜设有二个相同的低压室，可装设更多附件。
